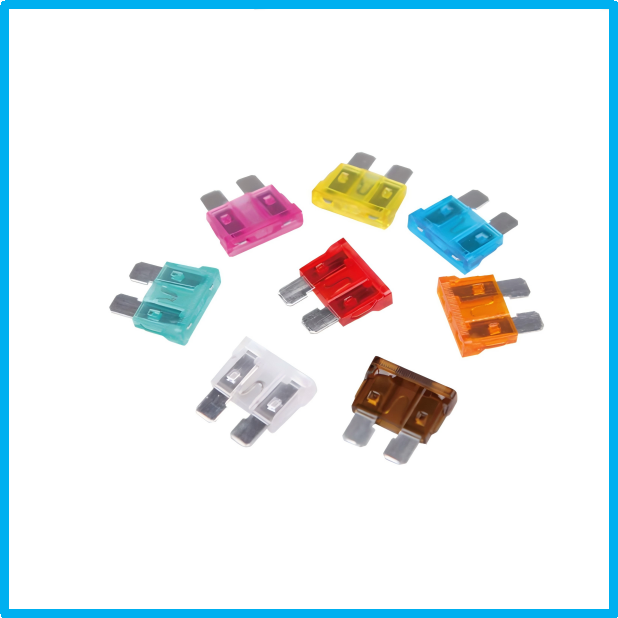

ATC-中号汽车插片保险丝
|
电压： |
32V/48V/58V/80V/125V |
|
电流： |
1A-50A |
|
产品材质： |
塑胶+锌合金 |
|
分断力： |
1000A@80V DC |
|
环保认证： |
ROHS |
|
执行标准： |
SAE J2077、ISO8820、UL 248 Special Purpose Fuses |
产品介绍
规格 Specifications
Breaking force: 1000A@80VDC
分断力：1000A@125V
Voltage Rating: 32-48-58-80-125VDC
额定电压：32-48-58-80-125VDC
Operating Temperature Range: -40˚C to +200˚C
工作温度范围：-40˚C to ~200˚C
Terminals: Ag plated zinc alloy
端子：锌合金
Housing Materials: Nylon/PC
外壳材质：尼龙/PC
Standards compliant: SAE J2077、ISO 8820、UL 248 Special Purpose Fuses
符合：SAE J2077，ISO 8820，UL 248专用熔断器
Dimensions/尺寸：
FUSE PARAMETERS：保险丝参数：
|
Prt Number |
Rating Current(A) |
Rating Voltage(V) |
Typ. |
ColdResistance |
I2t |
Color |
|
Voltage Drop |
Kaltwiderstand |
|||||
|
(mV) |
(mΩ) |
|||||
|
LDATC-01 |
1A |
32V/48V/63V/80V/125V |
176 |
123 |
0.4 |
Black |
|
LDATC-02 |
2A |
32V/48V/63V/80V/125V |
141 |
53.5 |
1.4 |
Gray |
|
LDATC-03 |
3A |
32V/48V/63V/80V/125V |
137 |
31.1 |
7.4 |
Purple |
|
LDATC-04 |
4A |
32V/48V/63V/80V/125V |
136 |
22.8 |
14 |
Pink |
|
LDATC-05 |
5A |
32V/48V/63V/80V/125V |
128 |
17.85 |
26 |
Tan |
|
LDATC-7.5 |
7.5A |
32V/48V/63V/80V/125V |
116 |
10.91 |
60 |
Brown |
|
LDATC-10 |
10A |
32V/48V/63V/80V/125V |
109 |
7.7 |
115 |
Red |
|
LDATC-15 |
15A |
32V/48V/63V/80V/125V |
102 |
4.8 |
340 |
Blue |
|
LDATC-20 |
20A |
32V/48V/63V/80V/125V |
98 |
3.38 |
520 |
Yellow |
|
LDATC-25 |
25A |
32V/48V/63V/80V/125V |
92 |
2.52 |
1080 |
Natural |
|
LDATC-30 |
30A |
32V/48V/63V/80V/125V |
84 |
1.97 |
1510 |
Green |
|
LDATC-35 |
35A |
32V/48V/63V/80V/125V |
87 |
1.61 |
2280 |
Light green |
|
LDATC-40 |
40A |
32V/48V/63V/80V/125V |
96 |
1.44 |
3310 |
Orange |
Time-Current Characteristics：电流时间特征
|
% of Rating |
Opening Time |
Opening Time Min / Max (s) |
|
Nennstrom |
||
|
100 |
35~40 |
360,000 s / – |
|
110 |
1~30 |
360,000 s / – |
|
135 |
1~2 |
500Ms~600ms |
|
3~40 |
0.75 s / 600 s |
|
|
200 |
1~2 |
100ms~5s |
|
3~40 |
0.15 s / 5 s |
|
|
350 |
1~40 |
0.080 s / 500ms |
|
600 |
1~40 |
100ms / 150ms |

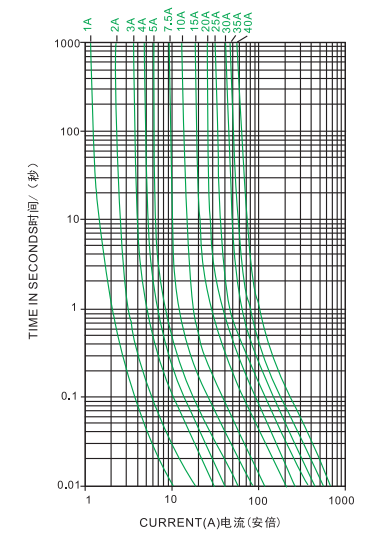

Time-Current Characteristic Curves：时间-电流特性曲线
